aquatherm energy : une solution avec isolation thermique

Systèmes de tubes composition fibres pré-isolés pour les réseaux de distribution souterrains. Le transport de fluides énergétiques en réseaux urbains sur de longues distances requiert un système de conduites complexe, le plus souvent enterré. De ce fait les exigences qualitatives du tube transporteur ainsi que de l’isolation sont particulièrement élevées.

Les tubes composites fibrés aquatherm blue energy (ti) sont isolés en usine et constituent le système idéal pour ce type de conduites supportant des pressions de service jusqu’à 20 bar et des températures jusqu’à 90 °C. Les tubes composites fibrés et isolés aquatherm blue energy (ti) sont également utilisables pour les conduites de climatisation ou de fluides réfrigérants. L’isolation est réalisée en usine par injection de mousse PUR rigide qui enrobe toute la surface du tube transporteur. L’isolant est ensuite protégé contre tout dommage mécanique ou dû aux conditions atmosphériques par un tube protecteur externe en PEHD.

Les accessoires tels que les coudes ou les pièces en T sont isolés de façon identique en usine. Les assemblages entre tubes et accessoires sont réalisés sur site par polyfusion dans la masse pour les diamètres 32 à 125mm et en bout à bout pour les dimensions 160 à 355mm. L’isolation de ces assemblages est réalisée sur site au moyen de manchettes isolantes qui garantissent une isolation parfaite et continue de la canalisation. Les conduites aquatherm blue energy (ti) sont livrables en longueurs de 5.8m et 11.6m. Les pièces formées présentent des longueurs de côté de 0.5 m ou 1 m. Le système de conduites est également livrable en option avec cordon chauffant et contrôle de réseau. Exécutions spéciales sur demande.

Nouveau : aquatherm energy half shells (demi-coquilles)

Les demi-coquilles d’aquatherm energy ont été développées pour éviter les pertes d’énergie au niveau des joints et pour garantir une isolation complète de l’ensemble de la canalisation. Elles sont composées de mousse PUR et de polyurée. Le demi-coquilles présentent des valeurs d’isolation similaires à celles de la tuyauterie. Elles sont étanches à 100 %.

Les nouvelles demi-coquilles aquatherm energy conviennent à tous les domaines d’application dans lesquels le système de tuyauterie aquatherm energy est applicable. Elles peuvent ainsi être installées à l’extérieur, dans des bâtiments, sur le toit du bâtiment ou dans le sol

Nouveau : aquatherm energy détection de fuites

Avec notre système de détection de fuites, destiné de la gamme aquatherm energy, nous instaurons de nouvelles normes de fiabilité de nos tuyaux en polypropylène pour les réseaux d’eau potable, de chauffage et de refroidissement. Le système de détection de fuites localise ces dernières avec une grande précision en transmettant des signaux et en les communiquant automatiquement à l’unité centrale de surveillance. Les capteurs du fabricant Wideco sont placés directement sur le tube. Ils permettent de détecter les fuites avant qu’elles n’entraînent des dommages matériels ou environnementaux, des interruptions d’activité et des coûts de réparation élevés.

La technologie de détection de fuites aquatherm energy est disponible avec notre gamme de tubes : aquatherm blue MF RP, aquatherm blue MF RP OT et aquatherm green MF RP.

Spécifications techniques

Les caractéristiques de l’aquatherm energy sont multiples et en font un système utilisable dans de très nombreux secteurs.

Le système aquatherm energy est principalement destiné au transport des fluides de chauffage et de refroidissement à haut rendement énergétique.

Il est la solution pour de nombreuses applications de distribution de chaleur et de froid.

Toutefois, son domaine d’application est étroitement lié à la gamme du tube transporteur utilisé : aquatherm blue, aquatherm blue OT et aquatherm green.

Voici les principaux secteurs pour lesquels le système aquatherm energy est le plus recommandé :

  • Réseaux urbains de chauffage –  en combinaison avec aquatherm blue; blue OT
  • Réseaux urbains d’eau froide – en combinaison avec aquatherm blue; blue OT
  • Réseaux de tuyauteries d’eau glacée en climatisation – en combinaison avec aquatherm blue; blue OT
  • Réseaux de tuyauteries en chauffage en technique du bâtiment – en combinaison avec aquatherm blue; blue OT
  • Réseaux de tuyauteries industrielles – en combinaison avec aquatherm blue; blue OT (sous réserve de compatibilité du matériau)
  • Réseaux d’eau potable – en combinaison avec aquatherm green

Le système de tuyauteries aquatherm energy se compose de tubes en polypropylène pré-isolés ainsi que de raccords et d’accessoires.

Tous les tubes transporteurs (médians), les raccords et les accessoires utilisés dans aquatherm energy sont fabriqués en fusiolen® PP-R/PP-RCT.

Ceux-ci sont isolés avec de la mousse rigide PUR et entourés d’un tube gaine en PEHD. Cette mousse de polyuréthane est constituée de polyol et d’isocyanate et répond aux exigences de la norme EN253. La mousse est homogène et présente une taille de cellule maximale de 0.5 mm.

Les tubes gaines extérieurs des systèmes de canalisations aquatherm energy sont constitués de PE selon DIN EN 8075.

Le système offre tous les composants pour une installation complète depuis le compteur d’eau jusqu’au dernier point de soutirage. Les installations avec mélange de matériaux relèvent du passé.

  • Résistant à toute corrosion
  • Résistant à de nombreux agents chimiques
  • Respectueux de l’environnement
  • Rugosité réduite
  • Propriétés d’isolation thermique et acoustique
  • Stabilité mécanique élevée
  • Excellentes propriétés de thermo-fusion
  • Excellente stabilité à la température
  • Plus léger que l’acier et le cuivre
  • Mise en œuvre simple

Sur base des standards de qualité de la technique du système, aquatherm accorde 10 ans de garantie sur tous ses tubes et accessoires – garantie couverte par une assurance.

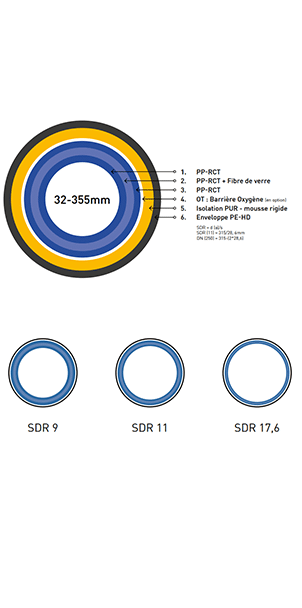

Rapport de dimension standard (SDR)

Selon la gamme du tube transporteur retenue, le système aquatherm energy est proposé dans les tailles et SDR suivants :

SDR 9
SDR 11
SDR 17.6*

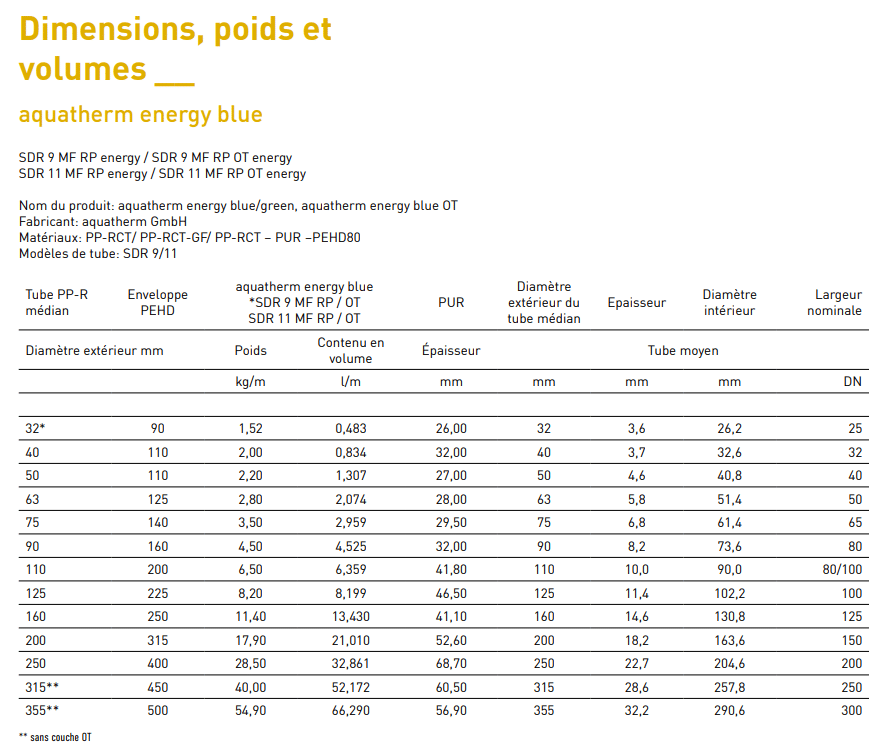

Nous proposons les dimensions 32, 40, 50, 63, 75, 90, 110, 125 mm pour le soudage par emboîtement et 160, 200, 250, 315 et 355** mm pour le soudage en bout à bout.

*Uniquement disponible avec la gamme de tubes aquatherm blue

** Taille non disponible en aquatherm blue OT

Isolation :

Matériau (PUR) :

Les tubes du système aquatherm ti sont isolés au moyen de mousse rigide PUR. Cette mousse de polyuréthane est constituée de polyol et d’isocyanate et répond aux exigences de la norme EN253. La mousse est homogène et présente une taille de cellule maximale de 0.5 mm.

Propriétés du matériau (PUR) :

  • Gaz cellulaire cyclopentane > 8 %
  • Densité spécifique > 60 kg/m3
  • Cellules fermées > 88 %
  • Absorption d’eau < 10 % (Vol)
  • Déformation à la compression 10% > 0.3 N/mm2
  • Résistance au cisaillement > 0.12 N/mm2
  • Résistance au cisaillement tangentiel > 0.20 N/mm2
  • Conductibilité thermique à 50°C < 0.03 W/mK

Tube gaine :

Matériau (PE80) :

Les tubes- gaines extérieurs des systèmes de canalisations aquatherm energy sont constitués de PE selon DIN EN 8075.

  • Densité, g/cm3 ISO 1183 = 0.950
  • Résistance à la traction MPa, DIN EN ISO 527 = 22
  • Allongement à la traction, %, DIN EN ISO 527 = 9
  • Allongement à la rupture, %, DIN EN ISO 527 = 300
  • Module E à la traction, MPa, DIN EN ISO 527 = 800
  • Résistance à l’impact, kJ/m2, DIN EN ISO 179 = pas de rupture
  • Résistance au choc , kJ/m2, DIN EN ISO 179 = 12
  • Résistance à l’impact des billes, MPa, DIN EN ISO 2039-1 = 40
  • Dureté shore, D, ISO 868 = 63
  • Coefficient moyen de dilatation thermique K-1, DIN 53752 = 1.8 · 10-4
  • Conductibilité thermique, W/m · K, DIN 52612 = 0.38
  • Résistance au choc, kV/mm, VDE 0303-21 = 47
  • Résistance surfacique , Ohm, DIN IEC 167 = 10e14
  • Inflammabilité, DIN 4102 = B2
  • Sécurité physiologiques selon BgW = oui
  • Résistance chimique selon DIN 8075 addendum = conforme
  • Plage de températures d’utilisation = °C -40 to +80
